Drehschemelanhänger - Modell UD-3 9624-35-10

Serienausstattung

Rahmen

Verwindungssteifes Längsträgerfahrgestell für hohe Spurtreue

Geschlossenes, komplett verschweißtes und feuerverzinktes Stahlrahmenprofil für optimale Stabilität

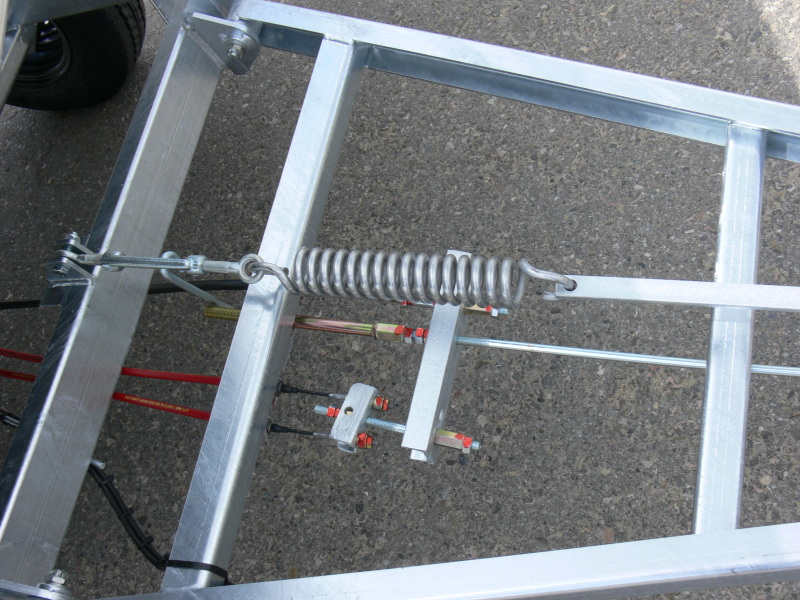

Freitragende, höhenverstellbare V-Deichsel

Rangiergriff mit praktischem Spanngurtaufroller für einfaches Handling

Ladungssicherung

16 klappbare Zurrmulden, im Bodenrahmenprofil versenkt montiert

Zurrmulden mit jeweils bis zu 600 daN (kg) belastbar und DEKRA zertifiziert

Bordwände

Eloxierte, komplett abklapp- und abnehmbare Bordwände aus Aluminium

Robuste und rostfreie versenkte Verschlüsse aus Edelstahl

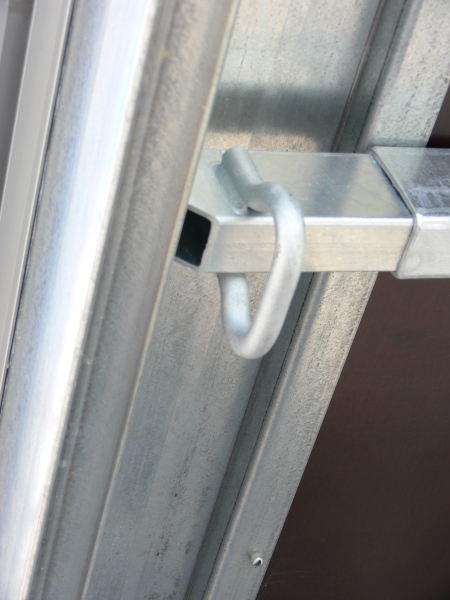

4 steckbare Eckrungen aus Stahl für hohe Belastungen sowie eine einfache Beladung & Aufnahme von Zubehör

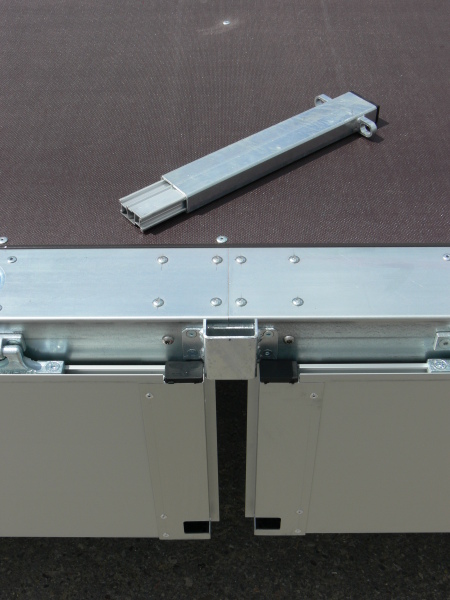

Geteilte Bordwand mit 2 Mittelrungen aus Stahl

Ladefläche

Mehrfach verleimte, rutschhemmende und wasserfeste Siebdruckplatte (18 mm)

Siebdruckplatte geteilt (= mit Stoß), in das Bodenrahmenprofil eingelassen für mehr Stabilität und Langlebigkeit

Elektrik

Beleuchtung mit 13-poligem Stecker und geschützt montierten Rückleuchten für lange und sichere Funktion der elektrischen Komponenten

Downloads

	1 16 63 DIN-Zugöse zusätzlich zur Kugelkupplung, lose beigelegt
	1 16 61 Zugeinrichtung mit DIN-Zugöse, Ausführung 3500 kg
	1 35 10 Achsstoßdämpfer inkl. Halterung für 100 km/h-Zulassung − 3-achsig
	1 26 02 Diebstahlsicherung für Kugelkupplung, Ausführung ab 3000 kg, lose beigelegt

	1 35 30 Siebdruckplatte mit Aluminium-Riffelblech belegt, IL x IB 9660 x 2440 mm
	1 25 58 Geteilte Bordwände aus eloxiertem Aluminium 400 mm, UNSINN-Profil, IL x IB 9660 x 2440 mm
	1 25 54 Geteilte Bordwände aus eloxiertem Aluminium 350 mm, beidseitig ebenes Profil, IL x IB 9660 x 2440 mm
	1 25 66 Minderpreis ohne Bordwände 350 mm und Eckrungen, IL x IB 9660 x 2440 mm
	1 25 62 Bordwandprofil aus Aluminium 350 mm, UNSINN-Profil in Sonderfarbe (RAL) pulverbeschichtet, Einfassungen Aluminium eloxiert, IL x IB 9660 x 2440 mm
	1 15 25 Stahlseil zum Abhängen der Heckbordwand, nur mit 350 mm Bordwand möglich
	6 06 822 Stahlseil zum Abhängen der Heckbordwand, nur mit 350 mm Bordwand möglich, lose beigelegt
	1 20 81 Halterung für Auffahrschienen mit Spanneinrichtung inkl. klappbarem Kennzeichenhalter, ab IL 4860 mm, nur in Verbindung mit Abrutschsicherung
	1 17 66 Abrutschsicherung für Auffahrschienen, an Heckbordwand montiert, IB 2440 mm
	1 17 71 Abrutschsicherung für Auffahrschienen, heckseitig montiert, IB 2400 mm, Ausführung ohne Bordwände
	1 35 26 Auffahrschienen aus Aluminium, 2560 x 300 mm, Traglast 2800 kg/Paar
	1 18 39 Schwenkbare Kurbelstützen heckseitig
	1 18 40 Schwenkbare Kurbelstützen heckseitig, Hub 370 mm
	1 25 67 12 zusätzliche Zurrmulden versenkt im Bodenrahmenprofil montiert (maximale Anzahl)
	1 25 68 Fünf Rungentaschen 100 x 100 mm an Standardposition lt. Zeichnung
	1 25 46 Einsteckrunge L x B x H = ca. 90 x 90 x 3000 mm, lose beigelegt

	1 16 68 Ersatzradhalter an der Stirnbordwand montiert, in Fahrtrichtung rechts
	1 18 42 Ersatzrad 195/55 R10 Alufelge
	1 16 69 Ersatzrad 195/50 R13C
	1 16 67 UNSINN-Werkzeugkiste aus Kunststoff, spritzwassergeschützt, unter der Ladefläche montiert, in Fahrtrichtung links, Innenmaß L x B x H 430 x 180 x 188 mm
	1 16 66 UNSINN-Werkzeugkiste aus Kunststoff, spritzwassergeschützt, unter der Ladefläche montiert, in Fahrtrichtung rechts, Innenmaß L x B x H 430 x 180 x 188 mm
	UNSINN Werkzeugkiste L x B x H 430 x 180 x 188 mm, inkl. Montagematerial für die Montage unter der Ladefläche, lose beigelegt
	1 16 25 Unterlegkeile aus Stahl anstelle Kunststoff (nur bei 3.500 zul. Gesamtgewicht)

	1 35 61 Montage Planenaufbau
	1 28 91 Planenaufbau mit Aluminiumgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 9660 x 2440 mm, Gestellhöhe 1450 mm Durchladehöhe: 1450 mm, ohne Bordwände 1800 mm, bei Bordwänden 350 mm 1850 mm, bei Bordwänden 400 mm, lose beigelegt
	1 28 92 Planenaufbau mit Aluminiumgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 9660 x 2440 mm, Gestellhöhe 1650 mm Durchladehöhe: 1650 mm, ohne Bordwände 2000 mm, bei Bordwänden 350 mm 2050 mm, bei Bordwänden 400 mm, lose beigelegt
	1 28 93 Planenaufbau mit Aluminiumgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 9660 x 2440 mm, Gestellhöhe 1850 mm Durchladehöhe: 1850 mm, ohne Bordwände 2200 mm, bei Bordwänden 350 mm 2250 mm, bei Bordwänden 400 mm, lose beigelegt
	1 28 94 Planenaufbau mit Aluminiumgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, Planenverstärkung, IL x IB 9660 x 2440 mm, Gestellhöhe 2050 mm Durchladehöhe: 2050 mm, ohne Bordwände 2400 mm, bei Bordwänden 350 mm 2450 mm, bei Bordwänden 400 mm, lose beigelegt
	1 29 72 Aufrollriemen für Hochplane, heckseitig (Serie bei Plane)
	1 09 43 Aufrollriemen für Hochplane, vierseitig, IL 9660 mm
	1 16 51 Aufrollfeder für Hochplane, heckseitig
	1 27 51 Aluminiumspriegel anstelle Holzspriegel im Planenaufbau mit Aluminiumgestell, IL x IB 9660 x 2440 mm, zweireihig
	1 27 52 Aluminiumspriegel anstelle Holzspriegel im Planenaufbau mit Aluminiumgestell, IL x IB 9660 x 2440 mm, dreireihig
	1 16 49 Planenaufbau mit Aluminiumgestell vorne abgeschrägt 45°, 500 x 500 mm
	1 29 34 Hochplane seitlich geteilt, bei geteilter Bordwand, Gestellhöhe 1450 mm
	1 29 35 Hochplane seitlich geteilt, bei geteilter Bordwand, Gestellhöhe 1650 mm
	1 29 36 Hochplane seitlich geteilt, bei geteilter Bordwand, Gestellhöhe 1850 mm
	1 29 37 Hochplane seitlich geteilt, bei geteilter Bordwand, Gestellhöhe 2050 mm
	1 29 52 Schiebeplane in Fahrtrichtung rechts mit geschlossenem Dach, IL 9660 mm, bis Gestellhöhe 1450 mm
	1 29 53 Schiebeplane in Fahrtrichtung rechts mit geschlossenem Dach, IL 9660 mm, ab Gestellhöhe 1650 mm
	1 29 68 Schiebeplane in Fahrtrichtung links mit geschlossenem Dach, IL 9660 mm, bis Gestellhöhe 1450 mm
	1 29 69 Schiebeplane in Fahrtrichtung links mit geschlossenem Dach, IL 9660 mm, ab Gestellhöhe 1650 mm

	1 02 75 Zulassungsbescheinigung Teil II
	1 02 76 CoC
