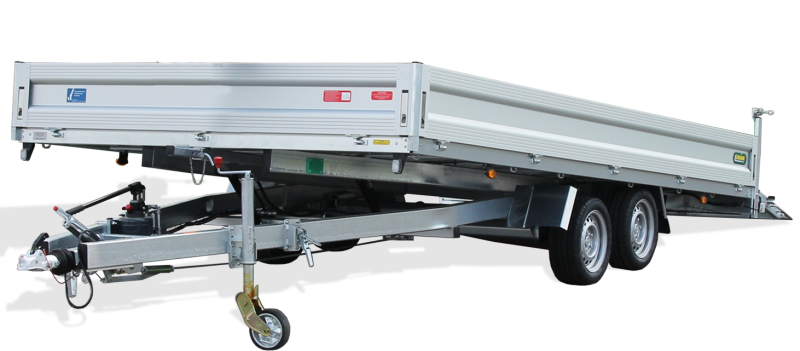

Maschinentransporter - Modell UM 4824-35-13

Rahmen

Verwindungssteifes Längsträgerfahrgestell für hohe Spurtreue

Geschlossenes, komplett verschweißtes und feuerverzinktes Stahlrahmenprofil für optimale Stabilität

Stützrad

Verstärktes, an einer separaten Quertraverse montiertes Automatikstützrad mit einer Tragkraft von 500 kg für sicheres Abstellen des Anhängers

Rangiergriff mit praktischem Spanngurtaufroller für einfaches Handling

Aufbau

Hydraulisches Kippen mit einer Handpumpe oder durch Schwerpunktverlagerung für schnellen und sicheren Ladevorgang

Zwei starke doppelwirkende Zylinder unter der Ladefläche zur Unterstützung des Beund Entladevorgangs

Massive, 850 mm hohe Stahlgitterauffahrrampe über die gesamte Fahrzeugbreite, mit Rutschhemmung und geringem Windfang sowie Gasfederunterstützung für leichtes Handling

Ladungssicherung

Klappbare Zurrmulden, im Bodenrahmenprofil versenkt montiert

Zurrmulden mit jeweils bis zu 600 daN (kg) belastbar und DEKRA zertifiziert

Bordwände

Eloxierte, dreiseitig abklapp- und abnehmbare Bordwände aus Aluminium

Robuste und rostfreie versenkte Verschlüsse aus Edelstahl

Vier steckbare Eckrungen aus Stahl für hohe Belastung und einfache Beladung

Bei 5460 mm: Bordwände geteilt mit zwei zusätzlichen Mittelrungen

Ladefläche

Mehrfach verleimte, rutschhemmende und wasserfeste Siebdruckplatte (18 mm) —> Bis 4260 x 2040: Siebdruckplatte durchgängig (= ohne Stoß), in das Bodenrahmenprofil eingelassen für mehr Stabilität und Langlebigkeit —> Ab 4260 x 2440: Siebdruckplatte geteilt (= mit Stoß)

Elektrik

Beleuchtung mit 13-poligem Stecker und geschützt montierten Rückleuchten für lange und sichere Funktion der elektrischen Komponenten

Kabelführung in den Längsholmen des Fahrgestells —> Schutz vor äußeren Einflüssen, daher besonders langlebig

Downloads

Fahrzeug- & Maschinentransporter

zur Übersicht

	1 16 63 DIN-Zugöse zusätzlich zur Kugelkupplung, lose beigelegt	1
	1 16 60 Auflaufeinrichtung mit DIN-Zugöse,Ausführung bis 3000 kg	1
	1 16 61 Auflaufeinrichtung mit DIN-Zugöse, Ausführung 3500 kg	1
	1 16 64 Antischlingerkupplung inkl. Safety Compact & Safety Ball, bis 3000 kg	1
	1 16 65 Antischlingerkupplung inkl. Safety Compact & Safety Ball, bis 3500 kg	1
	1 16 57 Höhenverstellbare Zugdeichsel mit Kugelkupplung	1
	1 16 76 Höhenverstellbare Zugdeichsel mit Kugelkupplung, DIN-Zugöse, lose beigelegt	1
	1 16 58 Höhenverstellbare Zugdeichsel mit DIN-Zugöse	1
	1 26 02 Diebstahlsicherung für Kugelkupplung, Ausführung ab 3000 kg, lose beigelegt	1
	1 16 55 Schwerlast-Stützrad vollautomatisch, mit Stahlfelge und Vollgummibereifung, Traglast 800 kg	1
	1 16 54 "Stoßdämpfer inkl. Halterung für 100 km/h-Zulassung, Tandem / 2-achsig"	1

	1 21 15 Siebdruckplatte mit Aluminium-Riffelblech belegt, IL x IB 4860 x 2440 mm (UM, UMZ)	1
	1 21 35 Bordwände aus eloxiertem Aluminium 350 mm, beidseitig ebenes Profil, IL x IB 4860 x 2440 mm	1
	1 21 41 Bordwandprofil aus Aluminium in Sonderfarbe (RAL) pulverbeschichtet, Einfassungen Aluminium eloxiert, IL x IB 4860 x 2440 mm	1
	1 21 05 Seitenschürzen pulverbeschichtet in Schwarzgrau (RAL 7021) anstelle Bordwände aus Aluminium 350 mm	1
	1 21 09 Minderpreis für Fahrzeug ohne Bordwände 350 mm (3-seitig) und ohne Eckrungen, IL x IB 4860 x 2440 mm	1

	1 20 78 Handseilwinde 900 kg mit Seilwindenbock	1
	1 20 79 Handseilwinde 1200 kg mit Seilwindenbock	1
	1 21 26 Elektroseilwinde mit Seilwindenbock	1
	1 18 35 6 zusätzliche Zurrmulden versenkt im Bodenrahmenprofil montiert (maximale Anzahl)	1
	1 35 22 Radstopper, IB 2440 mm	1
	1 20 99 Radsicherungsgurt, lose beigelegt	1

	1 16 68 Ersatzradhalter an der Stirnbordwand montiert, in Fahrtrichtung rechts	1
	1 21 00 Ersatzradhalter unter der Ladefläche in Fahrtrichtung rechts montiert	1
	1 18 42 Ersatzrad 195/55 R10 Alufelge	1
	1 16 69 Ersatzrad 195/50 R13C	1
	1 16 67 UNSINN-Werkzeugkiste aus Kunststoff, spritzwassergeschützt, unter der Ladefläche montiert, in Fahr- trichtung links, Innenmaß L x B x H 430 x 180 x 188 mm	1
	1 16 66 UNSINN-Werkzeugkiste aus Kunststoff, spritzwassergeschützt, unter der Ladefläche montiert, in Fahr- trichtung rechts, Innenmaß L x B x H 430 x 180 x 188 mm	1
	1 16 25 Unterlegkeile aus Stahl anstelle Kunststoff	1

	1 35 60 Montage Planenaufbau	1
	1 29 87 Planenaufbau mit Aluminiumgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 4860 x 2440 mm, Gestellhöhe 1450 mm Durchladehöhe: 1800 mm, bei Bordwänden 350 mm	1
	1 29 88 Planenaufbau mit Aluminiumgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 4860 x 2440 mm, Gestellhöhe 1650 mm Durchladehöhe: 2000 mm, bei Bordwänden 350 mm	1
	1 29 89 Planenaufbau mit Aluminiumgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 4860 x 2440 mm, Gestellhöhe 1850 mm Durchladehöhe: 2200 mm, bei Bordwänden 350 mm	1
	1 29 90 Planenaufbau mit Aluminiumgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, Planenverstärkung, IL x IB 4860 x 2440 mm, Gestellhöhe 2050 mm Durchladehöhe: 2400 mm, bei Bordwänden 350 mm	1
	1 29 72 Aufrollriemen für Hochplane, heckseitig (Serie bei Plane)	1
	1 09 38 Aufrollriemen für Hochplane, vierseitig, IL 4860 mm	1
	1 16 51 Aufrollfeder für Hochplane, heckseitig	1
	1 09 51 Aluminiumspriegel anstelle Holzspriegel im Planenaufbau mit Aluminiumgestell, IL x IB 4860 x 2440 mm, zweireihig	1
	1 09 52 Aluminiumspriegel anstelle Holzspriegel im Planenaufbau mit Aluminiumgestell, IL x IB 4860 x 2440 mm, dreireihig	1
	1 20 67 Planenfenster stirnseitig 500x500 mm, für Seilwindendurchführung	1
	1 29 42 Schiebeplane in Fahrtrichtung rechts mit geschlossenem Dach, IL 4860 mm, bis Gestellhöhe 1450 mm	1
	1 29 43 Schiebeplane in Fahrtrichtung rechts mit geschlossenem Dach, IL 4860 mm, ab Gestellhöhe 1650 mm	1
	1 29 58 Schiebeplane in Fahrtrichtung links mit geschlossenem Dach, IL 4860 mm, bis Gestellhöhe 1450 mm	1
	1 29 59 Schiebeplane in Fahrtrichtung links mit geschlossenem Dach, IL 4860 mm, ab Gestellhöhe 1650 mm	1

	1 02 75 Zulassungsbescheinigung Teil II	1
	1 02 76 CoC	1
